ປະຫວັດຫຍໍ້ຂອງ Oscilloscope

Oscilloscope ເປັນ​ເຄື່ອງ​ມື​ວັດ​ແທກ​ເອ​ເລັກ​ໂຕຣ​ນິກ​ການ​ນໍາ​ໃຊ້​ຢ່າງ​ກວ້າງ​ຂວາງ​. ມັນສາມາດປ່ຽນສັນຍານໄຟຟ້າທີ່ເບິ່ງບໍ່ເຫັນເປັນຮູບພາບທີ່ເບິ່ງເຫັນໄດ້, ເຮັດໃຫ້ມັນງ່າຍຂຶ້ນສໍາລັບຄົນທີ່ຈະສຶກສາຂະບວນການປ່ຽນແປງຂອງປະກົດການໄຟຟ້າຕ່າງໆ.

ບາງຄົນຄິດວ່າ multimeter ແມ່ນພຽງພໍທີ່ຈະຈັດການກັບທຸກສິ່ງທຸກຢ່າງ, ດັ່ງນັ້ນເປັນຫຍັງຈຶ່ງລົບກວນການໃຊ້ເວລາແລະຄວາມພະຍາຍາມທີ່ຈະຮຽນຮູ້ກ່ຽວກັບ oscilloscopes? ໂດຍຫຍໍ້, ເວລາມີການປ່ຽນແປງ. ຄວາມຊັບຊ້ອນ ແລະ ຄວາມຖີ່ຂອງການດຳເນີນງານຂອງລະບົບອຸປະກອນເອເລັກໂຕຼນິກທີ່ທັນສະໄໝແມ່ນເກີນກວ່າສິ່ງທີ່ໂທລະພາບ ຫຼືວິທະຍຸສີຂາວດຳສາມາດປຽບທຽບໄດ້ໃນອະດີດ. ການຮຽນຮູ້ທີ່ຈະໃຊ້ oscilloscope ສາມາດຫຼຸດລົງຢ່າງຫຼວງຫຼາຍໃນວຽກງານບໍາລຸງຮັກສາແລະປັບປຸງປະສິດທິພາບການເຮັດວຽກ.

ຍິ່ງໄປກວ່ານັ້ນ, ຄໍາຮ້ອງສະຫມັກຂອງ oscilloscopes ແມ່ນບໍ່ຈໍາກັດໃນພາກສະຫນາມຂອງເອເລັກໂຕຣນິກ. ເມື່ອເຊັນເຊີທີ່ເຫມາະສົມໄດ້ຖືກຕິດຕັ້ງ, oscilloscopes ສາມາດວັດແທກປະກົດການຕ່າງໆ. ເຊັ່ນ: ສຽງ, ຄວາມກົດດັນກົນຈັກ, ຄວາມກົດດັນ, ແສງຫຼືເຊັນເຊີຄວາມຮ້ອນ. ພະນັກງານແພດຍັງສາມາດໃຊ້ oscilloscopes ເພື່ອວັດແທກຄື້ນສະຫມອງ. ດັ່ງນັ້ນ, oscilloscope ແມ່ນເຄື່ອງມືວັດແທກເອເລັກໂຕຣນິກທີ່ຫຼາກຫຼາຍຊະນິດ, ແລະມັນບໍ່ແມ່ນການເວົ້າເກີນຄວາມຈິງ.

ມື້ນີ້, ຂໍໃຫ້ມີສະພາບລວມທົ່ວໄປຂອງປະຫວັດການພັດທະນາຂອງ oscilloscope.

I. ແຕ້ມຮູບຄື້ນດ້ວຍມື

ປະຫວັດຂອງ oscilloscope ສາມາດຖືກຕິດຕາມກັບ 1820s. ຫຼັງຈາກ coupling galvanometer ກັບລະບົບການວາງແຜນກົນຈັກ, waveforms ໄດ້ຖືກບັນທຶກດ້ວຍຕົນເອງ. ອຸ​ປະ​ກອນ​ນີ້​ປະ​ກອບ​ດ້ວຍ commutator ດຽວ​ຕິດ​ຕໍ່​ພິ​ເສດ​ຕິດ​ຕັ້ງ​ຢູ່​ໃນ shaft rotor rotating​. ຈຸດຕິດຕໍ່ສາມາດເຄື່ອນຍ້າຍໄປທົ່ວ rotor ຕາມຂະຫນາດຕົວຊີ້ວັດລະດັບທີ່ຊັດເຈນ, ແລະຜົນຜະລິດໄດ້ປາກົດຢູ່ໃນ galvanometer, ເຊິ່ງໄດ້ຖືກວາງແຜນດ້ວຍຕົນເອງໂດຍນັກວິຊາການ. ນັບຕັ້ງແຕ່ຂະບວນການນີ້ໄດ້ຖືກສ້າງຕັ້ງຂຶ້ນໃນໄລຍະພັນຂອງຄື້ນຟອງ, ມັນພຽງແຕ່ສາມາດຜະລິດປະມານ rough ຫຼາຍຂອງຮູບແບບຄື້ນ.

II. ການແຕ້ມຮູບຄື້ນອັດຕະໂນມັດໂດຍເຄື່ອງຈັກ

oscilloscope ອັດຕະໂນມັດທໍາອິດໃຊ້ galvanometer ແລະປາກກາເພື່ອເກັບກໍາແຜນວາດຮູບຄື້ນໃສ່ມ້ວນກະດາດເຄື່ອນທີ່ຢ່າງຕໍ່ເນື່ອງ. ເນື່ອງຈາກຄວາມຖີ່ຂອງຄື້ນຄວາມຖີ່ຂ້ອນຂ້າງສູງເມື່ອທຽບກັບເວລາຕິກິຣິຍາຂອງອົງປະກອບກົນຈັກ, ຮູບແບບຄື້ນບໍ່ໄດ້ຖືກວາງແຜນໂດຍກົງເປັນຮູບພາບແຕ່ໄດ້ຖືກສ້າງຂື້ນໃນໄລຍະເວລາໂດຍການລວມເອົາຫຼາຍໆສ່ວນຂະຫນາດນ້ອຍຂອງຮູບແບບຄື້ນທີ່ແຕກຕ່າງກັນ. ມັນຈະສາກໄຟຕົວເກັບປະຈຸອັດຕະໂນມັດຈາກຮູບແບບຄື້ນທີ 100 ແລະບັນທຶກມັນ, ແລະການສາກໄຟແຕ່ລະຄັ້ງຕໍ່ໆມາຂອງຕົວເກັບປະຈຸຈະເລີ່ມຈາກຈຸດຕໍ່ໄປເລັກນ້ອຍຕາມຄື້ນ. ການວັດແທກຮູບຄື່ນຄື້ນດັ່ງກ່າວຍັງເປັນຄ່າສະເລ່ຍຂອງຮອບຄື້ນຫຼາຍຮ້ອຍເທື່ອ, ແຕ່ມີຄວາມຖືກຕ້ອງຫຼາຍກວ່າແຜນວາດຮູບຄື້ນທີ່ແຕ້ມດ້ວຍມືກ່ອນໜ້ານີ້.

III. Oscilloscope ຈໍາລອງ

oscilloscope ອະນາລັອກສ່ວນໃຫຍ່ແມ່ນອີງໃສ່ທໍ່ cathode ray (CRT). ລຳແສງອິເລັກໂທຣນິກທີ່ປ່ອຍອອກມາໂດຍມັນຜ່ານລະບົບອະຄະຕິແນວນອນ ແລະແນວຕັ້ງ ແລະຕີສານ fluorescent ໃນໜ້າຈໍເພື່ອສະແດງຮູບຄື້ນ.

Cathode ray tube ສໍາລັບ oscilloscopes:

1. Deflection voltage electrode

2. ປືນເອເລັກໂຕຣນິກ

3. ເບມອີເລັກໂທຣນ

4. ແກນໂຟກັສ

5. ຫນ້າຈໍຖືກເຄືອບດ້ວຍຊັ້ນ phosphor.

ໃນຊຸມປີ 1940, ການພັດທະນາຂອງ radar ແລະໂທລະທັດຕ້ອງການເຄື່ອງມືການສັງເກດການ waveform ກັບປະສິດທິພາບທີ່ດີເລີດ. Tektronix ປະສົບຜົນສໍາເລັດພັດທະນາ oscilloscope synchronous ທີ່ມີແບນວິດຂອງ 10 MHz, ເຊິ່ງເປັນພື້ນຖານຂອງ oscilloscopes ທີ່ທັນສະໄຫມ.

ຂອບເຂດທີ່ມີຟັງຊັນການສະແກນ synchronous

ເພື່ອເພີ່ມແບນວິດຂອງ oscilloscope ອະນາລັອກ, ມັນຈໍາເປັນຕ້ອງໄດ້ປັບປຸງປະສິດທິພາບຂອງທໍ່ oscilloscope, ການຂະຫຍາຍແນວຕັ້ງ, ແລະການສະແກນແນວນອນ. ເພື່ອປັບປຸງແບນວິດຂອງ oscilloscope ດິຈິຕອນ, ພຽງແຕ່ປະສິດທິພາບຂອງຕົວແປງ A/D ຢູ່ດ້ານຫນ້າຕ້ອງໄດ້ຮັບການປັບປຸງ. ບໍ່ມີຂໍ້ກໍານົດພິເສດສໍາລັບທໍ່ oscilloscope ແລະວົງຈອນສະແກນ. ນອກຈາກນັ້ນ, oscilloscopes ດິຈິຕອລສາມາດນໍາໃຊ້ຄວາມຊົງຈໍາ, ການເກັບຮັກສາ, ແລະຄວາມສາມາດໃນການປະມວນຜົນໄດ້ຢ່າງເຕັມສ່ວນ, ເຊັ່ນດຽວກັນກັບຫນ້າທີ່ກະຕຸ້ນຕ່າງໆແລະທາງສ່ວນຫນ້າຂອງ triggering. ໃນຊຸມປີ 1980, oscilloscopes ດິຈິຕອນໄດ້ຄອບງໍາຕະຫຼາດ, ແລະຜູ້ຜະລິດຈໍານວນຫຼາຍຢຸດເຊົາການຜະລິດ oscilloscopes analog. oscilloscopes ອະນາລັອກຄ່ອຍໆຈາງລົງຈາກຂັ້ນຕອນປະຫວັດສາດ.

IV. Oscilloscope ດິຈິຕອນ

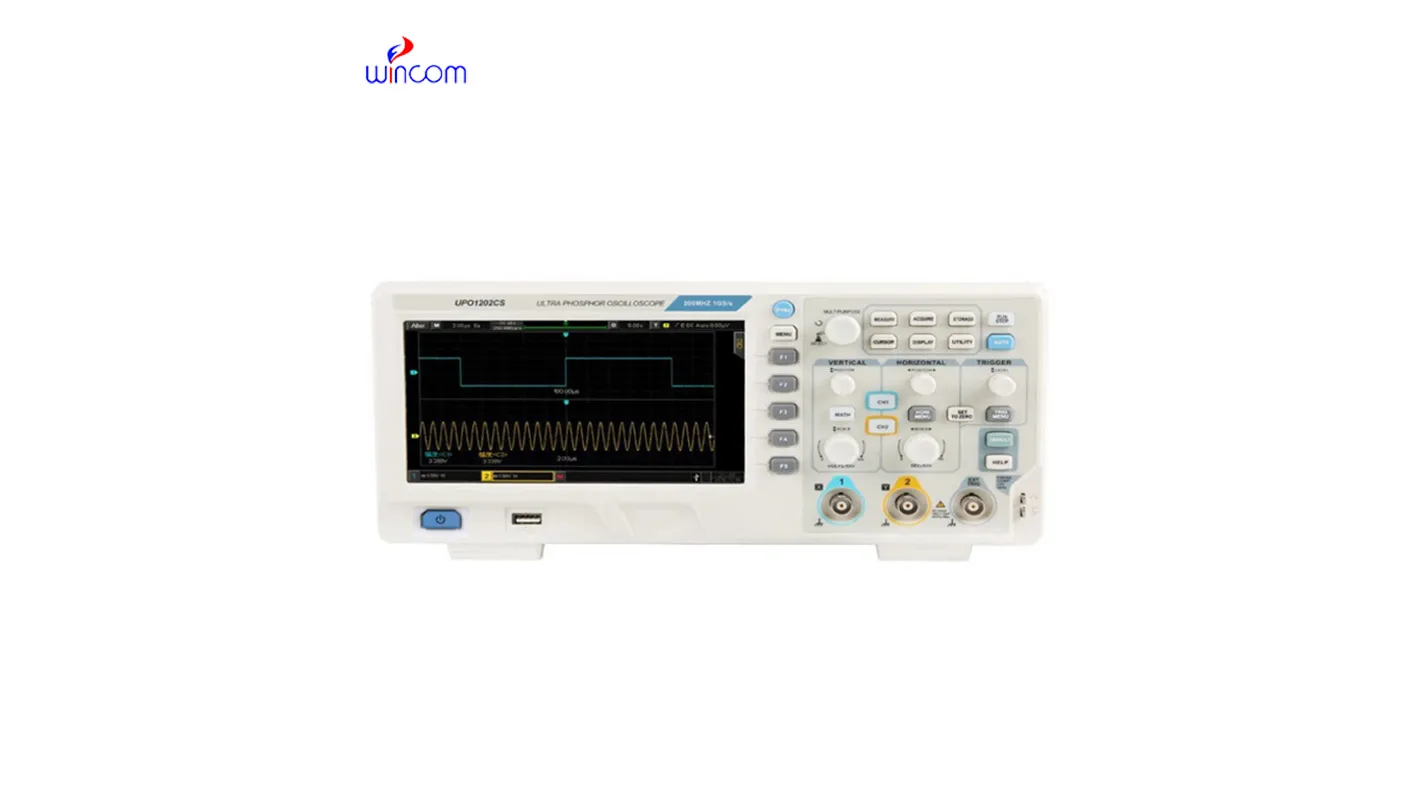

oscilloscopes ດິຈິຕອລແມ່ນ oscilloscopes ທີ່ມີປະສິດຕິພາບສູງທີ່ຜະລິດຜ່ານເຕັກໂນໂລຊີຫຼາຍໆຢ່າງເຊັ່ນ: ການຈັດຫາຂໍ້ມູນ, ການແປງ A/D, ແລະການຂຽນໂປຼແກຼມໂປຼແກຼມ. oscilloscopes ດິຈິຕອລປົກກະຕິແລ້ວສະຫນັບສະຫນູນເມນູຫຼາຍລະດັບ, ໃຫ້ຜູ້ໃຊ້ມີທາງເລືອກຕ່າງໆແລະຫນ້າທີ່ການວິເຄາະຫຼາຍ. ບາງ oscilloscopes ຍັງສະຫນອງຄວາມສາມາດໃນການເກັບຮັກສາ, ອະນຸຍາດໃຫ້ປະຫຍັດແລະການປຸງແຕ່ງຂອງ waveforms.

ສໍາລັບ oscilloscopes ທີ່ມີແບນວິດພາຍໃນຫຼາຍຮ້ອຍ megahertz, oscilloscopes ຂອງຍີ່ຫໍ້ພາຍໃນປະເທດໄດ້ແລ້ວສາມາດແຂ່ງຂັນກັບຍີ່ຫໍ້ຕ່າງປະເທດໃນແງ່ຂອງປະສິດທິພາບແລະມີຄວາມໄດ້ປຽບປະສິດທິພາບຄ່າໃຊ້ຈ່າຍທີ່ຈະແຈ້ງ.

oscilloscopes ດິຈິຕອນມີຫນ້າທີ່ພື້ນຖານສ່ວນໃຫຍ່ຂອງ oscilloscopes ອະນາລັອກ. ຕົວຢ່າງເຊັ່ນ, ຫນ້າທີ່ສະແດງຮູບຄື້ນ, ຮູບແບບການເຮັດວຽກ xY, ວິທີການກະຕຸ້ນພື້ນຖານ, ແລະອື່ນໆ, ພວກເຂົາເຈົ້າຍັງປະກອບມີຄຸນນະສົມບັດເຊັ່ນການຊັກຊ້າຜົນກະທົບຕໍ່, ຮູບແບບການເຊື່ອມຂອງສັນຍານເຂົ້າ, ການປັບ deflection, ແລະການປັບທຽບຜົນຜະລິດຂອງແຫຼ່ງສັນຍານໄດ້.

oscilloscopes ດິຈິຕອນໄດ້ເພີ່ມຫນ້າທີ່ທີ່ເປັນປະໂຫຍດຫຼາຍເມື່ອທຽບກັບ oscilloscopes ປຽບທຽບ. ປະເພດທົ່ວໄປທີ່ສຸດປະກອບມີການຄັດເລືອກລະດັບອັດຕະໂນມັດ, ການວັດແທກອັດຕະໂນມັດຂອງຕົວກໍານົດການຕ່າງໆ, ການເກັບຮັກສາຂອງ waveforms ແລະການຕັ້ງຄ່າສະຖານະ, ການໂຕ້ຕອບ bus, ການສະແດງຂອງເສັ້ນໂຄ້ງສະເລ່ຍ (ວິທີການ interpolation), ການກັ່ນຕອງຜ່ານສູງແລະຕ່ໍາຜ່ານຂອງແບນວິດ, ຮູບແບບການເຮັດວຽກຂອງຜົນກະທົບຕໍ່ແລະການເລືອກເງື່ອນໄຂ trigger, ແລະການວັດແທກຕົວກະພິບ, ແລະອື່ນໆ.

V. ແຕະ Oscilloscope

ໃນ​ຍຸກ​ປະ​ຈຸ​ບັນ, ມະ​ນຸດ​ໄດ້​ຮັບ​ການ​ປະ​ຕິ​ວັດ​ດິ​ຈິ​ຕອນ. ເຕັກໂນໂລຢີທີ່ພົ້ນເດັ່ນຂື້ນເຊັ່ນ 5G, ອິນເຕີເນັດຂອງສິ່ງຕ່າງໆ, ຂໍ້ມູນໃຫຍ່, ຄອມພິວເຕີ້ຟັງ, ແລະປັນຍາປະດິດແມ່ນພັດທະນາແລະພັດທະນາຢ່າງຕໍ່ເນື່ອງ. oscilloscope ຍັງປະສົບກັບການປະຕິວັດ. ຮູບແບບການເຮັດວຽກສໍາຜັດຂອງໂທລະສັບສະຫຼາດ, ເມື່ອທຽບກັບການກົດປຸ່ມແບບດັ້ງເດີມ, ໄດ້ພິສູດໃຫ້ເຫັນວ່າມີປະສິດທິພາບຫຼາຍກວ່າເກົ່າ. ຜູ້ຜະລິດ Oscilloscope ຍັງພິຈາລະນານໍາໃຊ້ເຕັກໂນໂລຢີສໍາຜັດກັບ oscilloscopes ເພື່ອທົດແທນວິທີການປະຕິບັດການກະແຈແລະ knob ແບບດັ້ງເດີມ.

ລັກສະນະທີ່ລ້າສະໄຫມຂອງອຸປະກອນດ້ານວິຊາການຕົ້ນສະບັບແລະການປັບປຸງຊ້າໆຂອງເຕັກໂນໂລຢີທີ່ມີຢູ່ໄດ້ເຮັດໃຫ້ວິສະວະກອນເຈັບຫົວຫຼາຍ. oscilloscope ການສໍາພັດໄດ້ນໍາເອົາວິສະວະກອນປະສົບການໃຫມ່ຢ່າງສົມບູນຂອງການນໍາໃຊ້, ຢ່າງຫຼວງຫຼາຍປັບປຸງປະສິດທິພາບການເຮັດວຽກຕົ້ນສະບັບຂອງເຂົາເຈົ້າ. ວິທີການໂຕ້ຕອບແບບໃຫມ່ນີ້ເຮັດໃຫ້ວິສະວະກອນສາມາດກໍານົດບັນຫາໃນການອອກແບບຜະລິດຕະພັນທັງຫມົດໄດ້ໄວ, ແລະສາມາດນໍາໃຊ້ຜົນການທົດສອບສໍາລັບການວິເຄາະເພື່ອຄົ້ນພົບແລະແກ້ໄຂບັນຫາ, ໂດຍບໍ່ຕ້ອງກັງວົນກ່ຽວກັບວິທີການປະຕິບັດງານ oscilloscope ອີກຕໍ່ໄປ.
